Подойдет и для кастенвагенов.

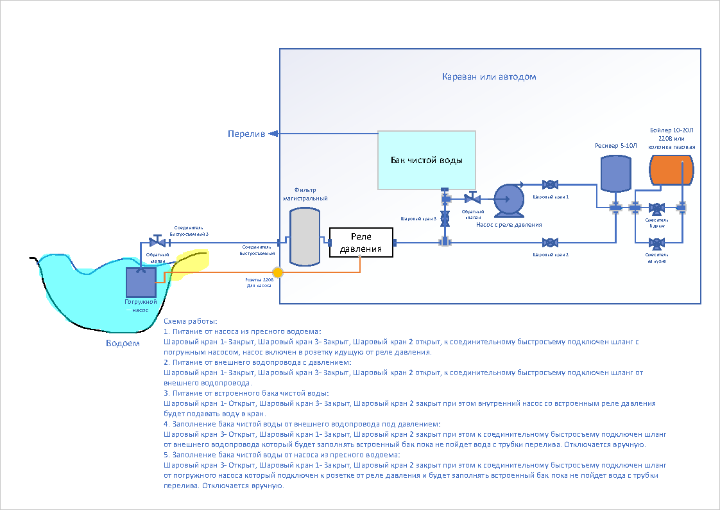

Хочу представить вашему вниманию схему водоснабжения каравана или любого самодельного домика позволяющую питать ваш домик от разных источников воды:
- От встроенного бака
- От внешнего водопровода
- От водоема с пресной водой
Схема в PDF формате
Принцип работы
Питание от насоса из пресного водоема
Шаровый кран 1- Закрыт, Шаровый кран 3- Закрыт, Шаровый кран 2 открыт, к соединительному быстросъему подключен шланг с погружным насосом, насос включен в розетку идущую от реле давления. При такой схеме штатный насос отсечен краном и внешний насос управляемый реле давления подает воду в ваш домик из любого пресного водоема.
Питание от внешнего водопровода с давлением
Шаровый кран 1- Закрыт, Шаровый кран 3- Закрыт, Шаровый кран 2 открыт, к соединительному быстросъему подключен шланг от внешнего водопровода. Штатный насос отсечен краном а вместо погружного насоса в ваш домик подается вода из внешнего водопровода
Питание от встроенного бака чистой воды
Шаровый кран 1- Открыт, Шаровый кран 3- Закрыт, Шаровый кран 2 закрыт при этом внутренний насос со встроенным реле давления будет подавать воду в кран. При этом кран отсекает внешний выход на быстросъем а штатный насос забирает воду из встроенного бака чистой воды и управляется своим реле давления.
Заполнение бака чистой воды от внешнего водопровода под давлением
Шаровый кран 3- Открыт, Шаровый кран 1- Закрыт, Шаровый кран 2 закрыт при этом к соединительному быстросъему подключен шланг от внешнего водопровода который будет заполнять встроенный бак пока не пойдет вода с трубки перелива. Отключается вручную. Не подключая какой либо водопровод, этим же способом можно слить воду из встроенного бака, главное чтобы разъем быстросъема находился ниже уровня встроенного бака.
Заполнение бака чистой воды от насоса из пресного водоема
Шаровый кран 3- Открыт, Шаровый кран 1- Закрыт, Шаровый кран 2 закрыт при этом к соединительному быстросъему подключен шланг от погружного насоса который подключен к розетке от реле давления и будет заполнять встроенный бак пока не пойдет вода с трубки перелива. Отключается вручную.
